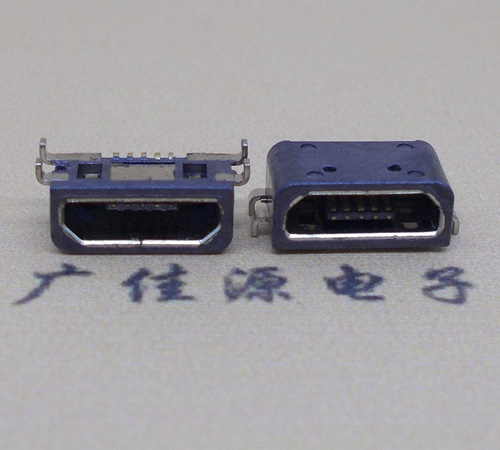

迈克MICRO USB 5pin防水 B型插口母座,外壳尺寸为10.9*6.0MM四脚插板/5p引脚端子SMT贴片,该款MICRO USB连接器坚固耐用的表面可将其外壳开口处密封,因此该款连接器可用于完全密封的IP 54手机,儿童防水手表接口,防水手机手表等系列。
MICRO USB B型防水母座制作参数:
Notes:
1. Dimension shall be interpreted per ASME Y14.5M1994.
2. Dimension marked & should be checked by
Q.C. and process, engineers and should also
check the CPK data.
Specification:
1. Current Rating: 1.0 AMP
2. Voltage Rating: 30V AC,DC
3. Dielectric Strength: 500V AC RMS for 1 minute.
4. Contact Resistance: 30 m Max.
5. Insulator Resistance:500M Min. AT 250V DC.
6. Mating/Unmating cycles: 2000cycles
7. Temperature: -20°C to +60°C

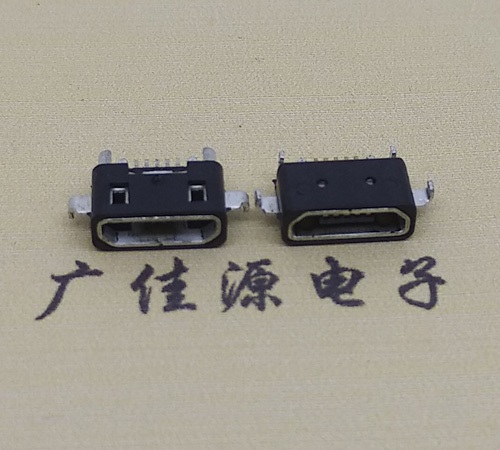

麦克MICRO USB 5pin沉板2.0MM/防水B型母座,外壳/外尺寸为11.6*6.1MM四脚插板/5p引脚端子SMT贴板,胶芯LCP黑色无卤,广泛应用于能满足目前市场常见的移动设备手机、MP3、MP4、PDA、PSP、蓝牙耳机、数码相机等多种数码产品。
MICRO USB B型沉板2.0防水母座材质特性:
1.材质:
1-1.端子:C5191-EH,T=0.15mm;镍底50u"MIN.
接触区镀金*u"MIN.焊接区镀金**u"MIN.
1-2.D款B型钢壳:SUS201-1/2H,T=0.30mm;
表面镀可焊镍50u"MIN.
1-3.Molding:LCP; UL94V-0; 颜色:黑色.
2.电气特性:
2-1.接触阻抗:30mΩ MAX.
2-2.绝缘阻抗:100MΩ MIN.
2-3.耐电压:100V AC FOR 1 MINUTE.
3.机械特性:
3-1.插入力:35N Max.
3-2.拔出力:10N Min.
4.耐久:5000次

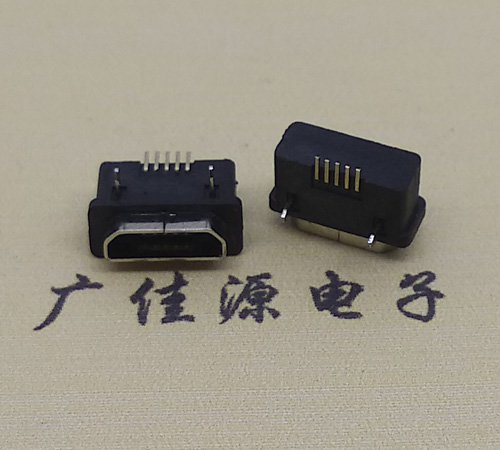

迈克MICRO USB B型90°插板防水母座,外壳/外尺寸为9.42*6.35MM两脚插板间距5.65MM,加长脚1.66无柱直边带防水胶圈/防水IPX7等级,包装方式区分:1:管装,2:卷装,产品主要应用于3C、计算机、通讯、消费电子、汽车、可穿戴、车载、笔记本、试听、仪器仪表、医疗等领域。
MICRO USB-B/F 90°5.65两脚防水母座说明:
Note:
1.Material:
1.1 Housing: High temperature
thermoplastic with g.f,UL94v-0
1.2 Contact: copper alloy, t=0.20mm
1.3 Shell: copper alloy, t=0.25mm
2.Specification:
2.1 Current rating: 1A Max
2.2 Dielectric withstanding woltage: 100V(AC) for 1 min.
2.3 Contact resistance: 50mΩ Max.
2.4 Insulation resistance: 100mΩ min.
2.5 Tatal mating force: 3.57 Kgf Max.
2.6 Total unmating force: 1.0 Kgf Min.0.81~2.05 Kgf Min.
after 10,000 insertion/extration cycles
2.7 Temperature range: -30°C~80°C

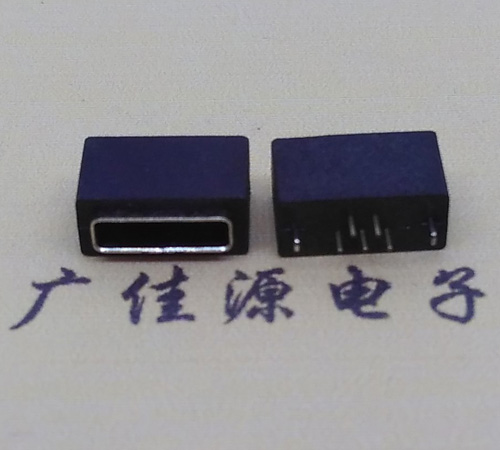

MICRO USB 5PIN/AB型 180度直插板平口防水母座,尺寸9.1宽x4.0厚x6高x引脚端1.3MM,防水等级IP67/IP68级别,採用防水设计的Micro USB连接器,从而提供了最佳的保护效果,优化了使用者体验,节省空间,具有高达10000次的插拔寿命和强度,Micro USB标准支持目前USB的OTG功能,便携设备之间可直接实现数据传输。

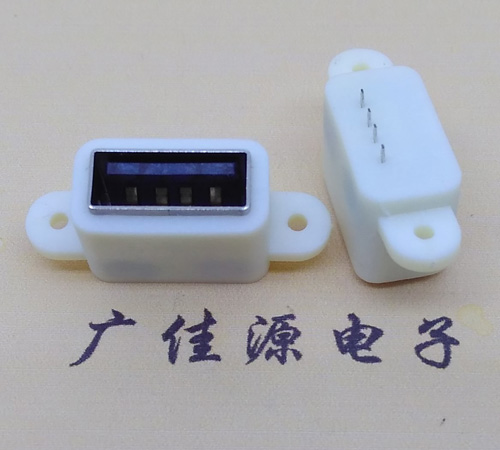

USB2.0防水母座连接器,直立式带双耳螺丝定位孔,等级IP67解决USB防水方案,总长度11.5MM,应用于露天充电宝、公用场所USB充电接口、公园灯USB充电等等。
USB AF 180°防水连接器规格物理材料说明:
规格说明:Specifications:
电气特性:Electrical:
1.额定电流：Current Rating
1.5A/contact terminal
2.额定电压：Voltage Rating
30V DC
3.接触阻抗:Contact Resistance
30 milliohms MAX
4.耐电压:Dielectnic Withstanding Voitage:
500 V AC AT Sea Levol
5.绝缘阻抗:Lnsulation Resistance:
1000MEGA ohms MIN
物理性能:Mechanical:
1.插拔力：Cnnector Mate and Unmate Force
Mate force:3.57kgf(MAX)
Unmate force:1.02kgf(MIN)
2.端子保持力：Terminal Retenion
1.2kgf(MIN)
原材料:Matorial:
1.塑胶:Housing:
Hing Temperature Tnermaplastics,
Ul 94V-0 PBT White/Black
2.端子:Contact:Copper Alloy C2680
3.外壳:Shell: Copper Alloy C2680/SPCC
电镀:Finish:
1.端子:Contact: Piated Gold in Mating Area;
Tin On Solder Talls
2.外壳:Shell:
Nickel Plating
广佳源科技在发展的过程中，产品的设计生产、改造能力和品质管控迅速提高，规模不断扩大。产品覆盖了国内近三十个省市、自治区，设立了代理机构；产品远销欧美、中东、港澳台等国家和地区。
在信息高速发展的今天，“进取、求实、严谨、团结”的方针，不断开拓进取，以技术为核心、视质量为生命、用户为上帝，竭诚为您提供性价比高的MICRO USB连接器、高质量的设计改造及无微不至的售后服务。
寄样流程：
凡对此以上几款产品有需求的客户，可致电我司索取质询样品，需要哪款在我司网站截图拍下，我司将尽快安排寄样至贵公司指定地址，快递公司可选择：顺丰、速尔、优速。如您需要指定的快递公司，请先与我司销售部代表进行在线联系或致电0755-33182327特别交代。
下单流程：
1、通过扣扣、电话、传真、邮件咨询并提问等方式联系。
2、挑选好产品，然后将产品编号告诉我们或者将产品网址连接订货。
3、双方一同确认产品及金额。
4、汇款或者打款，省内客户快递代收货款。
5、确认款到后，有现货的产品24小时内出货，没有现货的产品要订购，订货的产品正常时间（5-7）天交货。
注：为了避免产生不必要的麻烦，下单前，请您先与我司销售部代表联系确定所需规格及货品交期，感谢您的配合！
更详细资料可来电或者来邮，索取工程图纸以及相关产品参数。产品均符合SGS环保要求，质量保证，交期稳定。
