Note:
1.Material:
1.1 Housing: PA9T
1.2 Contact:C5191,t=0.20mm
1.3 Shell: Kirsite
2.ELECTRICAL:
2-1:CURUENT RATAING:
    VBUS AND GND CONTACTS RATED AT 1.25A
    PARALLELED FOR A TOTAL OF 5A;
2-2:INITIAL CONTACT RESISTANCE :40 MEGOHMS
2-3:DIEELECTRIC WITHSTANDING VOLTAGE:
    100V AC MIN;
3:MECHANICAL CHARACTERISTICS:
3-1:MATING FORCE:5~20N
3-2:UNMATING FORCE:8~20N(INITIAL),
    6~20N(AFTER 10000 CYCLES)
3-3:FREQUENCE: 200±50 CYCLES /HOUR,10000 CYCLES
3-4:OPERATING TEMPERATURE ;-40°~80°.
3-5:WATERPROOF:IPX67

type c防水母座接口广泛应用于家用电器、医疗器械、办公设备、仪表仪器、电动工具、包装机械、汽车电子等各种不同领域。例：自动售货机，游戏机，真空吸尘器，投影仪，工业自动化设备等。

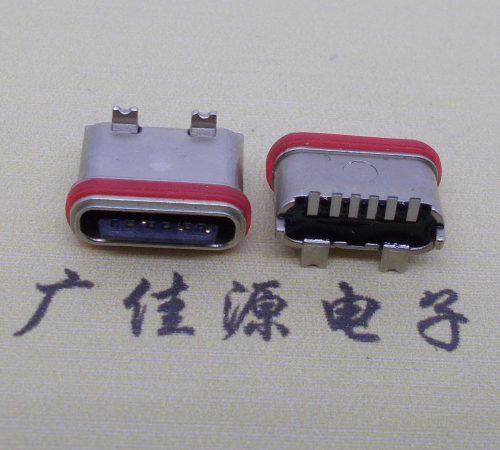

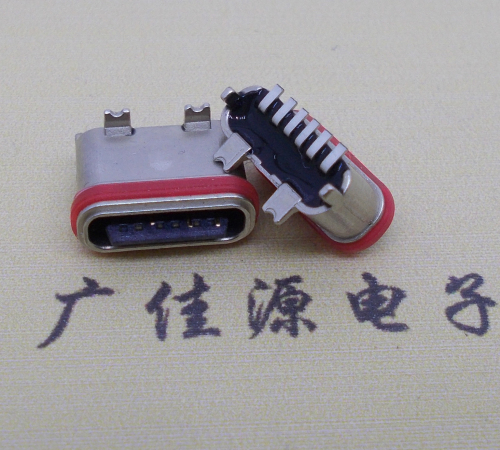

规划usb type c防水连接器，包含：壳体组件、插芯组件及金属外盖，插芯组件的前端伸入壳体组件内、后端露出壳体组件，金属外盖掩盖在壳体组件及插芯组件的后端上。插芯组件的中部套有金属圈，壳体组件套在金属圈的外部，壳体组件上与金属圈堆叠的部位为激光焊接环，激光焊接环的整个环圈经过激光焊接与金属圈密封固定，其包含端子、主体、公头夹持力保护板、不锈钢外壳、不锈钢支架，经过在不锈钢外壳的前端套设有硅胶防水圈，不锈钢外壳后端与主体的结合处设置防水胶部，可确保防水效果。

type c防水接口母座在结构上选用双层外壳规划,主体接口内侧使用一个拉伸式的内膜接口,另一方面将产品的固定脚集成于外侧五金外壳上,这样一来能够防止冲压插脚时形成的开口对产品防水功能的影响,此为结构性防水工艺措施。usb type c防水母口连接器,在包装标准方面,默许选用载带包装入库,产品下线前,默许自带防水密封胶圈。
