usb type c接口

您的位置:首页 > 产品中心 > usb type c接口

TYPE-C24P母座四脚侧式插板双排贴片 支持快充电和高数据传输

所属分类:usb type c接口

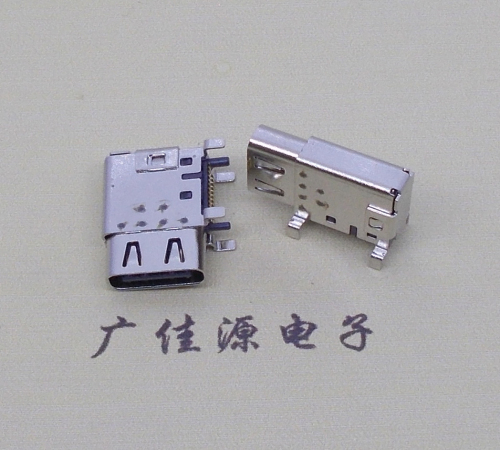

Type C24P侧式贴片母座是一种常见的电子连接器。它采用侧插式设计,可以与Type C公头相匹配,提供快速充电和高速数据传输功能。侧面有四个小插脚,一共有24个端子分别对称双排分布,端子两边各有一个定位柱,接口处带有弹片。

点击这里给我发消息
详细信息

type c24p侧式贴片母座

SPECIFICATION
1. CURRENT RATING : 5.0A FOR Vbus PIN,
             1.25A FOR Vconn PIN,
             0.25A FOR OTHER PINS.
2. CONTACT RESISTANCE : 40mΩ.
3. INSULATION RESISTANCE : 1000MΩ MIN.
4. DIELECTRIC WITHSTANDING VOLTAGE : 500 VAC MIN.
5. OPERATING TEMPERATURE : -40°C TO +85°C.
6. MATING FORCE : 5~20N.
7. UNMATING FORCE : 8~20N.
8. DURABILITY : 10,000 CYCLES.
9. RECOMMENDED PROCESS :

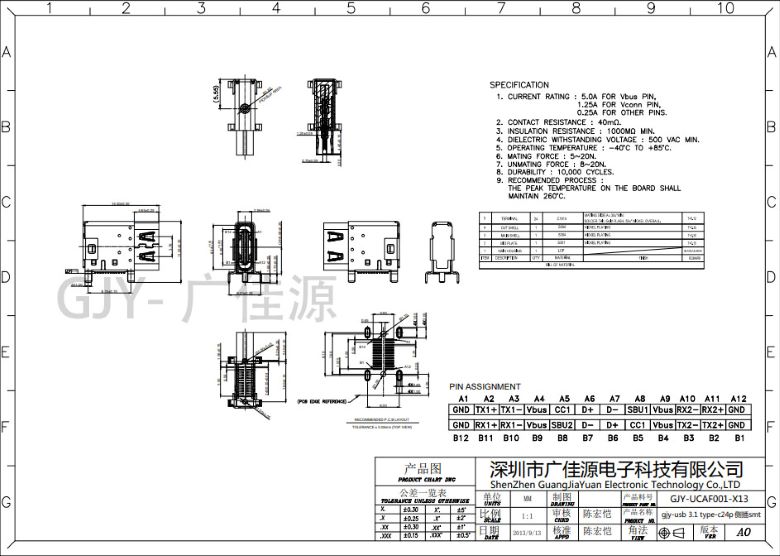

  THE PEAK TEMPERATURE ON THE BOARD SHALL MAINTAIN 260°C.TYPE C测插规格尺寸
Type C24P侧式贴片母座是一种常见的电子连接器。它采用侧插式设计,可以与Type C公头相匹配,提供快速充电和高速数据传输功能。体积小巧,采用紧凑的侧插式设计,适用于空间有限的设备。Type C24P侧式贴片母座侧面有四个小插脚,一共有24个端子分别对称双排分布,端子两边各有一个定位柱,接口处带有弹片。它具有高可靠性和耐用性,设计采用了高质量的弹簧和接触材料,能够经受频繁的插拔操作和高负载工作环境,同时保持良好的接触力,不易产生松动、接触不良等问题,确保稳定的信号传输和电源连接使设备稳定运行。Type C24P侧式贴片母座支持高速数据传输和快速充电功能,同时还有防误插功能,无论是正面还是反面,插头都可以正确地连接,避免错误插入,提高了使用的安全性和便利性,方便用户使用。


Type C24P侧式贴片母座在多个领域的电子设备中也有广泛的应用。例如移动设备领域的手机和平板电脑,它可以实现高速的数据传输和充电功能,满足用户对便捷性和高效性的需求。同时,插拔次数的可靠性和接触力的稳定性也保证了长时间使用的稳定连接。其不分正反防误插功能还可以提供额外的安全保障。在电脑、摄像机等设备中也得到了广泛应用。电脑领域,Type C24P侧式贴片母座可以作为主要的数据传输接口,支持高速传输和快速充电,为用户提供更好的使用体验。摄像机等设备中,Type C24P侧式贴片母座可以作为视频输出端口,实现高清画质的显示和传输。


需小型化设计、高速传输能力、快速充电功能以及稳定可靠的插拔性能,可考虑该产品。如有其他疑问,可向我司咨询,欢迎贵司咨询取样。
