MICRO USB插头端管脚定义
Pin 名称 线的颜色 描述
1 VBUS Red(红) 电源正5 V
2 D? White(白) 数据线负
3 D+ Green(绿) 数据线正
4 ID none(无) 分为A和B两种接口A:与地线相连B:不与地线相连
5 GND Black(黑) 信号地线

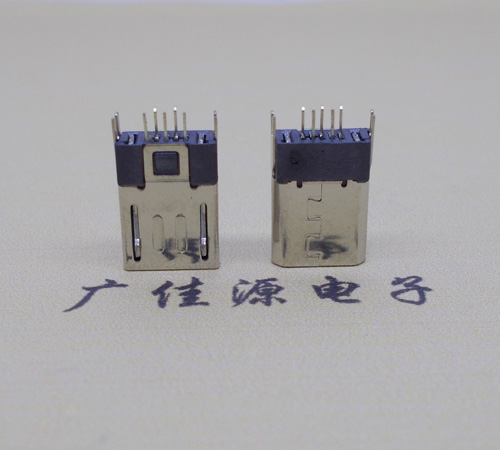

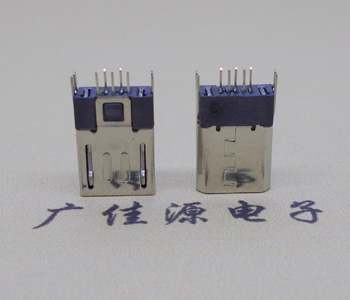

Micro USB接口图片5P夹板型材质说明:
NOTE:
1 1.1 胶芯材质为LCP
1.2 铁壳材质为不锈钢,T=0.2±0.02mm.
1.3卡钩材质为SUS201,T=0.4±0.02mm.
1.4 端子材质为C5191.
1.5 前盖/后盖材质为铁料。
2 2.1塑胶件无缩水,批锋,变形,破损,脏污等现象.
2.2五金件表面电镀良好,.
3.产品规格:
3.1 额定电流: 1.0 A MIN 1PIN/5PIN 2.0A MAX
3.2 额定电压: 30V AC(RMS) Max.
3.3 耐电压: 100 V(AC) for 1 min.
3.4 接触阻抗: 50 mΩ Max.
3.5 绝缘阻抗: 1000 MΩ Min.
3.6 工作温度: -30°C~80°C
3.7 插入力:0.6-3.0KG.
3.8 拔出力:0.6-3.0KG.
3.9 插拔寿命:5000次后,拔出力8N Min.
4.组装后各配件无割伤,变形,破损,脏污等现象,
配合间隙<0.1mm,错位<0.08mm.
5."○"为QC重点管制尺寸.
6. 环保符合ROHS标准.
MICRO公头是连接小型设备(如手机,PDA,数码相机,数码摄像机和便携数字播放器等等)的最佳选择。同时也能为车载提供方便,只需要USB车载充电器,再加MICRO USB数据线进行手机应急充电。并且在高档车上面直接有5V 输出接口接上MICRO USB线为手机充电。MICRO USB通用性广,使用方便。
