NOTES:
1,MATERIAL:
1-1.HOUSING:THERMOPLASTIC,UL94V-0,COLOR:BLACK;
1-2,HOUSING:THERMOPLASTIC,UL94V-0,COLOR:BLACK;
1-3,CONTACT:COPPER ALLOY T=0.15MM;
1-4,SHELL:STAINLESS STEEL T=0.20mm
2,FINISH:
2-1.CONTACT:GOLD FLASH PLATING ON CONTACT AREA,
    50u"MIN. Ni UNDERPLATING OVERALL;
2-2,SHELL: MATTE PURE Sn 50u" MIN OVERALL,
           Ni 50U" Min UNDERPLATING;
3,SPECIFICATIONS:
3-1.VOLTAGE RATING: 100V AC
3-2.CURRENT RATING: PIN1/PIN5 3.0A
                    PIN2/PIN3/PIN4 1.0A
3-3.INSULATION RESISTANCE:100MEG.OHM MAX
3-4.CONTACT RESISTANCE: 50 MILL.OHM MAX
3-5.OPERATION TEMPERATURE:-20°TO+65°
3-6.INSERT FORCE: 35N MAX
3-7.EXTRACT FORCE:8N MIN
3-8.DURABILITY:5000 CYCLES

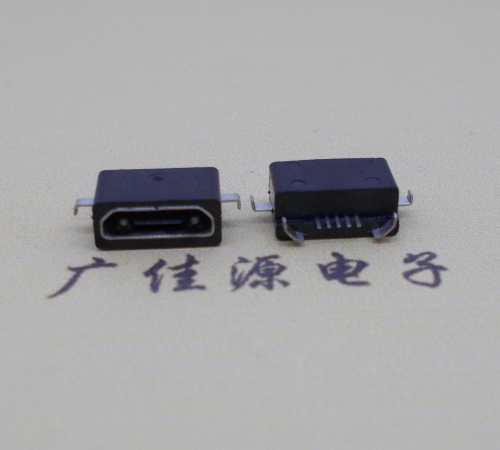

迈克micro 5pin防水接口座子四脚反插板，包括绝缘外壳、PCB板和电连接于PCB板的多个接线端子，绝缘外壳内部具有一端封闭的空腔，PCB板固定于空腔内，接线端子的一端位于空腔内，接线端子的引出端位于空腔外部，空腔的开口一端设有凸出于绝缘外壳且与其固接的凸台，凸台是由软性材料制成的凸台,能够有效的解决micro usb使用时进水的问题。

micro防水连接器反向沉板母座在结构上采用双层外壳设计,主体接口内侧使用一个拉伸式的内膜接口,另一方面将产品的固定脚集成于外侧五金外壳上,这样一来可以避免冲压插脚时形成的开口对产品防水性能的影响,此为结构性防水工艺措施，默认自带防水密封胶圈,客户也可以根据自己不同的产品外观结构特点,使用自己定制的密封防水胶圈(可根据客户要求,在产品制程中不加装密封胶圈)。对于密封胶圈的形变压缩量方面,通常来说建议客户将形变压缩量控制在45%左右,当然这个数值也不是固定不变的,客户可以根据产品的实际结构对其进行调整。
