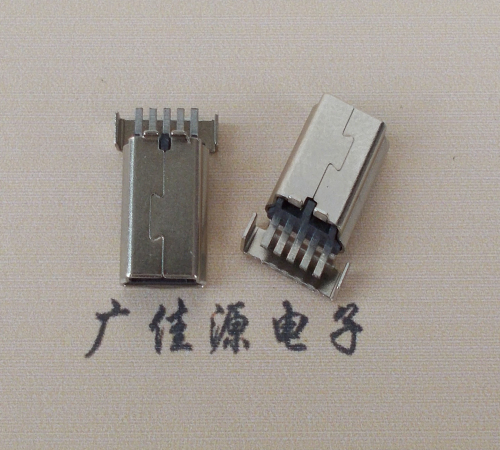

MiniUSB 5PIN公头端子悬空焊线式

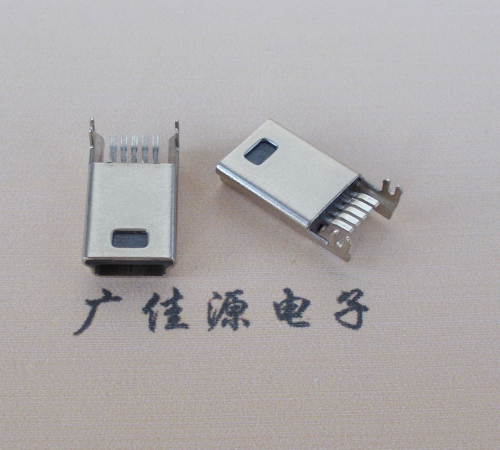

Mini USB公头 B型口90度鱼叉式脚

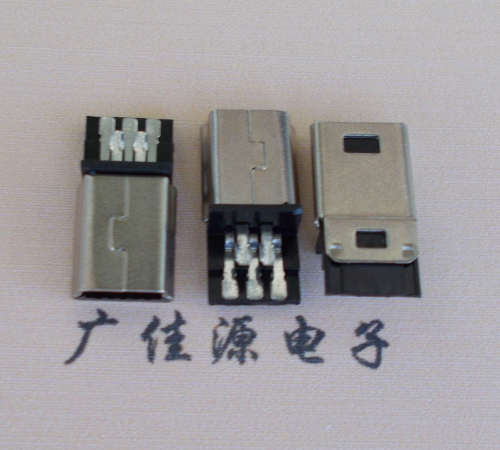

迷你Mini USB 5P公头焊线式
怎样分解MiniUSB接口定义呢!
Mini USB A、 B连接器及其触点(未按比例绘制)Mini USB连接器触点功能
1 VBUS (4.4–5.25 V)
2 D−
3 D+
4 ID
5 接地
其中id脚在otg功能中才使用。由于mini usb接口分mini-A、B和AB接口。如果你的系统仅仅是用做slave,那么就使用B接口,系统控制器会判断ID脚的电平判断是什么样的设备插入,如果是高平,则是B接头插入,此时系统就做主模式,如果ID为低,则是A接口插入,然后系统就会使用HNP对话协议来决定哪个做Master,哪个做slave
OTG是On-The-Go的缩写,即OTG技术就是实现在没有Host的情况下,实现从设备间的数据传送。主要应用于各种不同的设备或移动设备间的联接,进行数据交换。 例如数码相机直接连接到打印机上,通过OTG技术,连接两台设备见的USB口,将拍出的相片立即打印出来;也可以将数码照相机中的数据,通过OTG发送到USB接口的移动硬盘上,野外操作就没有必要携带价格昂贵的存储卡,或者背一个便携电脑。
mini USB除了第4针外,其他接口功能皆与标准USB相同。第4针成为ID,在mini-A上连接到第5针,在mini-B可以悬空亦可连接到第5针。
广泛应用于电话机、视频卡、声卡 、网卡、集线器、MP3播放器、通信设备、CD/VCD/DVD驱动器、数码相机、数码电视机、移动电话和PC周边设备等方面。
