检测type-c防水功能级别母座应用特点分解

时间:2021-06-21 点击:204次

随着现今电子科技快速发展,桌上型电脑、笔记本电脑、智能手机、平板电脑或电子书等各式电子装置也逐渐普及于人们的生活中,其中,该电子装置多半是于外部机壳设有多个usb插槽,并可将相对应传输线一端的接头插接于该usb插槽,而该传输线另一端的接头为电连接于鼠标、键盘、屏幕、行动电源或随身硬盘等任意周边设备,以供该电子装置电连接于周边设备以进行功能扩充、充电或传输档案等动作。

然而,由于一般的usb插槽与该电子装置的外壳间皆会产生有一定间距的接缝,故使得该电子装置的外壳表面沾附有液体或遭受液体的泼洒时,液体会由该usb插槽与该外壳间的接缝渗入该电子装置内部,进而造成该电子装置运作产生故障。

如何解决现有的usb插槽不具有防水功能的问题,即为从事此行业的相关厂商所亟欲研宄改善的方向所在。

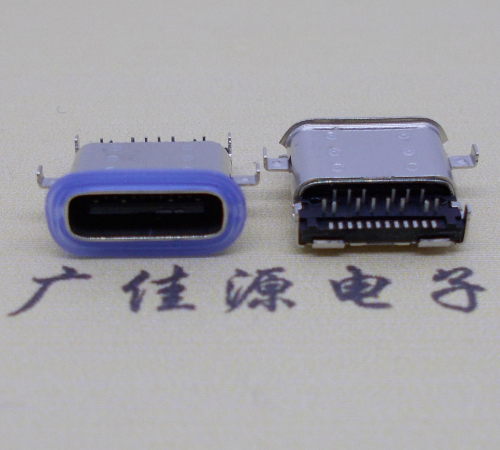

沉板type-c24p防水母座
在检测type-c防水母座的过程中,需遵守我国相关的标准要求,确保允许泄漏量不能超过0.05KPa。测试过程中需保持进气时间为2S,稳压时间为2S,测试时间为5S,排气时间为1S,整体测试时间控制在10S内。如果检测的泄漏值超过标准,气密性测试仪的报警指示灯会亮起,体现usb连接器厂家产品不合格。当防水检测的合格率低于标准要求时,厂家需要重新检查type-c防水母座的结构设计和生产流程,进一步提升产品防水气密性。

防水功能的usb type-c连接母座于组装时,先将该传输元件1的舌板12由该防水套2的第一开口21置入该容置空间20内,以供该防水套2的两扣块23扣固于该基部11两侧的扣槽111,且该基部11两侧的两凸块112亦分别置入固定于该防水套2两侧的两凹槽24,由此将该传输元件1的基部11装设固定于该防水套2的第一开口21处。而后再将该防水套2置入该屏蔽壳体3的穿置空间30内,以供该屏蔽壳体3的两扣板31分别置入该斜槽25内并抵持于该凸块112表面,且亦使得该屏蔽壳体3的多个挡板32贴附并挡止于该基部11表面,由此将该防水套2固定于该屏蔽壳体3的穿置空间30内。则可凭借上述传输元件1、防水套2及屏蔽壳体3组构成具有防水功能的usb type-c连接母座。

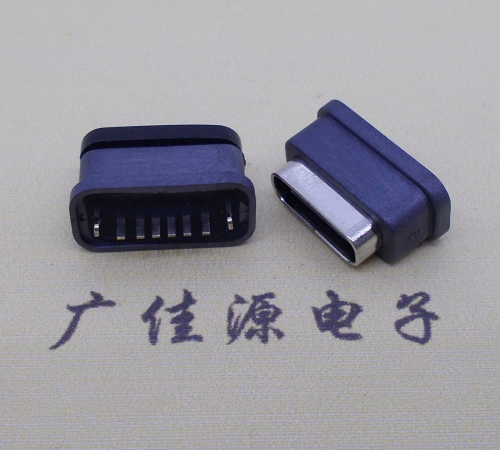

type-c6p立插防水座
每个type-c防水母座在生产的时候都有一个IP参数,这是指防水防尘的级别,数值越高,代表其防水能力越强。usb连接器厂家在生产此类产品的时候,会采用抽样的方法对产品进行防水等级气密性检测,从而确定其IP参数。目前检测type-c防水母座防水气密性的工具是气密性检测仪,根据type-c防水母座所设计的IP值确定防水检测的水深度,例如IP67标准的测试水深度应为1米,压力为10kPa左右,但在实际检测时会适当地提高压力至15kPa。具体检测的步骤为:将待测type-c防水母座放入夹具中,按下启动按钮,气缸自动下压并且拧紧密封圈,同时侧缸实现密封,随后启动气密性测试仪,仪器会按设定参数自动检测。检测时间一到,屏幕会显示被测产品的泄漏值,报警指示灯指示是否合格。试验结束后,气缸自动抬起,操作人员取出产品。

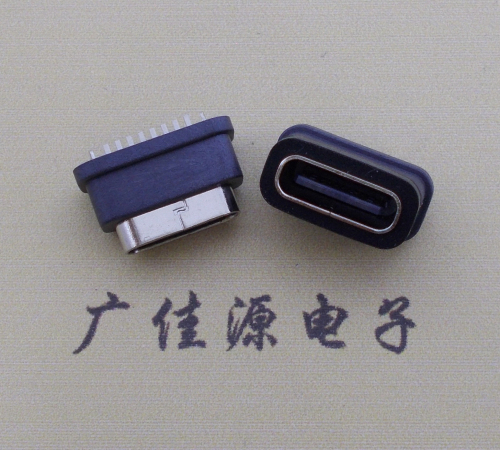

type-c8p立式防水座
type-c防水母座几大特点:
1、可提供各种电压和电流规格的电源,极限值高达100W功率。
2、对称连接,可正反面接插连接,并且可以承受1万次反复插拔。
3、高带宽,数据传输速度可高达10Gbit/s,其电流规定值为3A~5A。
4、灵活的通道配置进行功能协商,如确定接口插入方向,协商接口上的供电功能,Atermatc模式和外设模式。
5、支持非usb信号传输,支持多种OEM产品定制模式,可通过type-c防水母座可实现非usb数据传输。
6、具有兼容性,可以通过usb切换器连接不同类型的接口。
7、体积小,相对于type-a和type-b,它的厚度更薄,可以大大地减小电子产品的尺寸。
type-c防水母座被推出之后,就受到了各行业的瞩目,业界专业人士认为这种新接口将会带来电子连接新格局。
